kanapé-lábfecskendezés

Ezenkívül cégünk együttműködési kapcsolatokat létesített a műanyag nyersanyag -beszállítókkal, a nyomtatási gyártókkal stb. A nyersanyagok és a nyomtatás minőségének biztosítása érdekében. Gazdag tapasztalataink és a tökéletes ellátási láncunk révén cégünk kiváló minőségű, testreszabott kanapé-láb-befecskendező termékeket biztosíthat az egyedi igényeik kielégítéséhez. Ugyanakkor 10 éves szakmai külkereskedelmi szolgáltatásunk van, megértjük a külkereskedelmi folyamatot és jobban kiszolgáljuk ügyfeleinket. A kanapé-láb-injektáló-moulding termékekhez megfelelő műanyag alkatrészeket készíthetünk, amelyeket elsősorban fröccsöntő formákon keresztül végeznek.

A kanapé-freüldöntés szisztematikus műszaki elemzése (2025-ben frissítve), a szerkezeti terheléskövetelményekkel, a megjelenési követelményekkel és a költségkontrollral kombinálva, az anyagválasztástól az innováció feldolgozásáig, öt alapmodulra foglalják össze:

I. Anyagválasztás és továbbfejlesztett kialakítás

1. nagy terhelésű hordozó szubsztrát képlet

Fő anyag:

Üvegszál -megerősített PP (GF30%): Hajlási szilárdság> 85mPa, optimális költség (￥ 15/kg)

Műszaki műanyag oldat: PA66+GF35% (hajlító modulus> 10 000mpa), amelyet csúcskategóriás kanapékhoz használnak

Cratch anti-cratch módosítás: Adjon hozzá 2% szilikon mikropowder (részecskeméret 5 μm), a kopásállóság 40% -kal nőtt (ISO 9352 teszt)

2. A szerkezeti javulás kulcsfontosságú pontjai

Fémbetét beágyazása:

A menetes acél hüvely (ISO 4017 szabvány) 120 ℃ előmelegítés

Bevonat vastagsága ≥ 3 mm (CRACK GYAKORLAT)

TB grafikon

A [fő terhelés-hordozó oszlop]-> B [Radiális megerősítő bordák]

B -> C [bordás magasság = falvastagság 150%]

C-> D [1,5-2 ° Demolding szög]

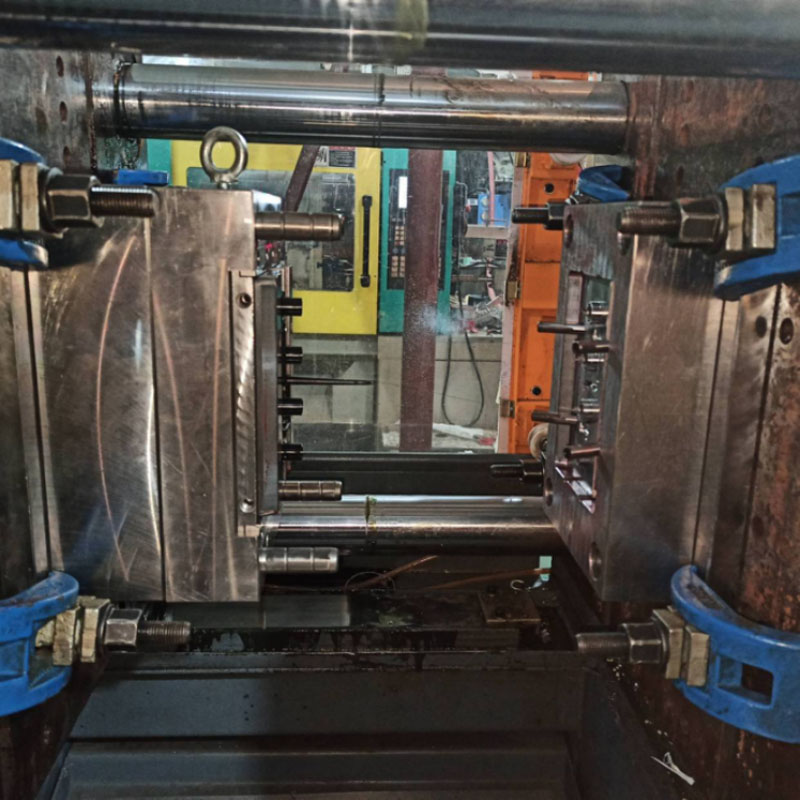

Ii. A penésztervezés alapstratégiája

1. nagy teljesítményű penész erősítő oldat

FORM keret, LKM 5050 standard + megerősítő lemez, a merevség 30% -kal nőtt

Kitöltő rendszer, Ø20 mm nitrided kilökődő csap (H-típusú elrendezés), kilökődés> 8 tonna

Hűtőrendszer, 3D konformális vízcsatorna + berillium réz betét, hőmérsékleti különbség ≤ ± 3 ℃

2. Különleges felületkezelés

Dekoratív felület: maratott + kemény krómozás (RA 0,05 μm, HV1000)

Csúszásgátló alsó felület: szikramintázat + nano-hidrofób bevonat (érintkezési szög> 110 °)

Iii. A fröccsöntési folyamat pontos ellenőrzése

Folyamatablak és korlátozza a paramétereket

Olvadékhőmérséklet, 220-250 ℃ (pp),> 270 ℃ lebomlás, infravörös valós idejű monitorozás + PID kompenzáció

Befecskendezési nyomás, 100-130mPa, <90mPa alulteljesítés, többlépcsős injekció (3-sebességes változó sebesség)

Nyomja meg a tartási nyomást, 70-90mPa,> 100mPa vaku, zárt hurok az illesztésen belüli nyomásérzékelőből

Hűtési idő, falvastagság × 2,0s/mm, a deformáció rövidítése ↑ 15%, pulzáló hűtési technológia

Penészhőmérséklet, 60-80 ℃ (elülső penész),> 85 ℃ penész ragasztás, kétszeres hőmérsékletű gépek partíció vezérlése

Innovatív folyamat alkalmazás:

Mikroszkóp-javítás: szuperkritikus N₂ injekció (nyomás 25mPa), 20% -os súlycsökkentés és a zsugorodási jelek eltávolítása (nem látható területeken).

Összetételi összeszerelés: A fémcsatlakozók és műanyagok szinkronban vannak öntve, ± 0,1 mm helymeghatározási pontossággal (az utófeldolgozási költségek megtakarítása).

Iv. Hibás megelőzés és megbízhatóság biztosítása

1. Megoldások a gyakori problémákra

Stressz -repedés:

A nyomástartó görbe lelassul (meredekség ≤ 5mpa/s)

A penészhőmérsékletet 90 ℃ -ról 50 ℃ -re csökkentik (a belső feszültség kiküszöbölése érdekében)

Terhelés deformáció:

R szög a megerősítés gyökérében ≥ 1,5 mm (a feszültségkoncentráció 60%-kal csökken)

Adjon hozzá 0,5% szén nanocsöveket (hajlító modulus ↑ 25%)

2. Szélsőséges tesztszabványok (jobb, mint a nemzeti standard QB/T 1952.1)

Statikus terhelési teszt:> 200 kg terhelés 24 órás, deformáció ≤1mm

Fáradtsági teszt: 100 000 -szer 5 ° Swing teszt (amplitúdó ± 50n)

V. Élvonalbeli technológiák a költségcsökkentéshez és a hatékonyság javításához (2025)

AI dinamikus kompenzációs rendszer

Az üvegszál-orientáció valós idejű megfigyelése (ultrahangos érzékelő), az áramlási csatorna egyensúlyának automatikus beállítása, mechanikus ingadozás ↓ 40%

Újrahasznosított anyagok nagy értékű alkalmazása

Újrahasznosított PP a reakció kibővítése után (MAH-G-PP) + üvegszál regeneráció, szilárdsági helyreállítási arány> 90% (költség ↓ 25%)

Topológia optimalizálási gyártás

Könnyű kialakítás az erőszimuláció alapján (30%-os súlycsökkentés)

# A topológia optimalizálásának alaplogikája

def topology_optimization (load_map):

Visszatérés sűrűség_filter (érzékenységi_analízis (load_map), min_thickness = 3mm)

Műszaki vas törvény: A kanapéra lábinfektetési formázásnak először a ** "mechanikát kell követnie, a költségszabályozható, megjelenés a szokásos" háromszög szabályig **:

Szilárdsági formula: falvastagság × üvegszál -tartalom ≥ 6,0 (empirikus együttható)

Gazdasági piros vonal: Az egység költsége ≤ a teljes kanapé árának 5% -a

A folyamat korlátozott területe: Olvadási idő> Üvegszál hossza lebomlási küszöbértéke (≤ 4 perc, ha l/d = 25)

2025 Trend: Intelligens piezoelektromos anyag -fröccsöntés (0,3% Batio₃ hozzáadása), a Lapstep Vibration Energy gyűjteményének megvalósítása, az intelligens bútorok felhatalmazása.

kanapé-lábfecskendezés

Mi egy kanapé-láb-injekciós-elítélő gyártó vagyunk, kiváló minőségű kanapé-láb-injekciós-készítő gyártást biztosítva. Mindaddig, amíg testreszabni/fejleszteni szeretné a kanapé-láb-befecskendező termékeket, megtalálhat minket. Professzionális fröccsöntő formatervezésű és érett gyártási technológiánk van, amely egyablakos szolgáltatást nyújt Önnek, a terméktervezés-összeállítási termékek gyártási termékek csomagolásának termékek szállításától, minden linkben segíthetünk Önnek. Mindaddig, amíg eljön hozzánk, a végső szolgáltatást nyújtjuk Önnek, és kielégítjük Önt a termékminőség, a termelési idő, az információk párbeszéde stb. Finanszírozása szempontjából.
