A 3D nyomtatástól a gyártási formákig: Hogyan jut el a prototípusterve a piacra

Egy igényesen megtervezett műanyag prototípus csendben nyugszik a tervezői munkapadon. Közötte és a boltok polcaira szánt termékek ezrei között húzódik a "penész" néven ismert szakadék. Ez a szakadék számtalan kreatív ötlet temetője volt.

Egy sanghaji startup stúdiójában Li Wei ipari tervező gondosan megvizsgál egy 3D-nyomtatott prototípust a kezében – egy ergonomikus kisállat-etetőt.

"Megismételtük a prototípus 17 verzióját" - mondja, és óvatosan forgatja a mintát. "De ahhoz, hogy online platformokon eladhassuk, legalább 5000 darabot kell gyártanunk."

Az egyetlen darabtól a kötegelt gyártásig, a tervezéstől az árucikkig a legdöntőbb lépés ezen az úton a gyártási szakadék áthidalása a 3D nyomtatástól a fröccsöntés tömeggyártásáig.

01 A prototípusok értéke és korlátai

A 3D nyomtatás forradalmasította a prototípuskészítést. A tervezők már napokon vagy akár órákon belül fizikai entitásokká alakíthatják az ötleteket, a hagyományos költségek töredékéért.

Ez a technológia gyors iterációt tesz lehetővé. Li Wei csapata két hónapon keresztül tesztelte az állatetető különböző szögeit, kapacitásait és anyaghatásait. "Még egy átlátszó változatot is nyomtattunk, hogy megfigyeljük a belső szerkezetet" - mondja, és a munkapadon lévő színes prototípusokra mutat.

A 3D nyomtatásnak azonban leküzdhetetlen korlátai vannak. A prototípusonkénti anyagköltség akár több tucatszor is meghaladhatja a fröccsöntött termékét, a gyártási sebesség pedig teljesen más léptékű – egy adagoló 3D-nyomtatása 6 órát vesz igénybe, míg egy fröccsöntő gép 30 másodpercenként 8-at.

"A kritikusabb probléma a teljesítménybeli különbség" - magyarázza a veterán gyártómérnök, Chen Jianguo. "A 3D nyomtatás rétegenkénti felépítése anizotrópiát eredményez, míg a fröccsöntött termékek jobb integritással és nagyobb szilárdsággal rendelkeznek."

02 A kritikus döntés a szakadék áthidalásakor

Amikor a prototípustól a tömeggyártás felé haladunk, a tervezők első kritikus döntése a következő: Mikor kell elkészíteni a formát?

Az öntőforma létrehozása több tíztől több százezer RMB-ig terjedő előzetes befektetést jelent, ami jelentős kockázatot jelent az induló csapatok számára. "Túl sok tervet láttunk már meghiúsulni, mert a formát túl korán vagy túl későn hozták létre" - mondja Chen.

A döntés kritériumai közé tartozik a tervezési érettség, a piaci kereslet érvényesítése és a termelési lépték előrejelzése. Li Wei csapata csak azután döntött úgy, hogy befektet az öntőformába, miután több mint 3000 előrendelést biztosítottak termékükre.

Ugyanilyen fontos a tervezés optimalizálása a forma létrehozása előtt. A tervezőknek figyelembe kell venniük a fröccsöntési eljárás követelményeit: egyenletes falvastagság, megfelelő huzatszögek és ésszerű elválasztóvonalak elhelyezése.

"Sok gyönyörű 3D-nyomtatott prototípus meghibásodna, ha közvetlenül penészkészítésre használnák őket" - mutat rá Chen. "Például ennek az adagolónak a kezdeti kialakítása túl sok derékszöget és vastagsági eltérést tartalmazott. 23 módosítást javasoltunk a fröccsöntési gyártáshoz való alkalmazkodás érdekében."

03 A penész: a tömegtermelés útja

Az öntőforma a fröccsöntési tömeggyártás fő eszköze és a legnagyobb előzetes beruházás. Egy egyszerű, együregű forma 30 000-80 000 RMB-ba kerülhet, míg egy összetett többüregű forma több százezerbe is belefér.

Maga a formagyártás egy precíziós mérnöki folyamat. A modern szerszámgyárak CNC szerszámgépeket, elektromos kisülési megmunkálást (EDM) és mélyfúró berendezést használnak a speciális acéltömbök 0,005 milliméteres pontossággal – az emberi hajszál átmérőjének egytizedét – formákká való feldolgozására.

"Az öntőforma nem csak a prototípus másolására szolgál, hanem a gyártási folyamat optimalizálására is" - mondja Zhao Feng formatervező. "Figyelembe kell vennünk a kapu elhelyezkedését, a hűtőrendszereket és a kilökő mechanizmusokat annak érdekében, hogy minden ciklus hatékonyan megfelelő termékeket állítson elő."

Az öntőforma élettartama közvetlenül befolyásolja az egységenkénti termékköltséget. Egy jó minőségű öntőforma több millió terméket képes előállítani, és a szerszámköltséget akár csak néhány centre amortizálja darabonként.

04 Próbaformák és beállítások

Az első öntőforma elkészülte után kezdődik az igazi teszt. A próbaöntés a formatervezés ellenőrzésének és a fröccsöntési paraméterek beállításának kulcsfontosságú fázisa, amely általában 3-5 iterációt igényel.

"Az első próbaút gyakran különféle problémákat tár fel" - emlékszik vissza Chen Li Wei csapatának tapasztalataira. "Az adagolójuknak kezdetben problémái voltak a zsugorodás és az észrevehető hegesztési vonalak miatt."

A befecskendezési paraméterek – hőmérséklet, nyomás, sebesség és idő – beállításával a mérnökök fokozatosan optimalizálják a gyártási folyamatot. Ezzel egyidejűleg maga az öntőforma finomhangolást igényelhet, például a felületek polírozását a felület javítása érdekében vagy a hűtőcsatornák módosítását a jobb hatékonyság érdekében.

Li Wei szemtanúja volt az egész próbaformázási folyamatnak. „Az első fröccsöntött adagoló kidobása a formából teljesen más érzés volt, mint a 3D nyomtatásnál – erősebb volt, egyenletesebb volt a textúrája, és inkább „igazi” terméknek tűnt” – mondja.

05 Az anyagkiválasztás gazdaságtana

A 3D nyomtatásról a fröccsöntésre való áttérés alapvető változást hoz az anyagválasztásban is. A 3D nyomtatás általában speciális filamenteket, például PLA-t vagy ABS-t használ, míg a fröccsöntés a műszaki műanyagok szélesebb skáláját kínálja, eltérő költségszerkezettel.

"Végül az élelmiszer-minőségű PP (polipropilén) anyagot választottuk" - magyarázza Li Wei. "Nemcsak biztonságos, de sokkal olcsóbb is, mint a 3D nyomtatási anyagok, és jobb formázási tulajdonságokkal rendelkezik."

Az anyagköltség a fröccsöntési gyártás jelentős részét teszi ki. A tervezés optimalizálása az anyagfelhasználás csökkentése érdekében és a költséghatékony anyagbeszállítók kiválasztása közvetlenül befolyásolhatja a termék piaci versenyképességét.

A nagyüzemi gyártás az anyagok újrahasznosítását is megvalósíthatóvá teszi. A fröccsöntés során keletkező csúszócsövek és hibás alkatrészek összetörhetők, és bizonyos arányban újra bevezethetők a gyártásba, tovább csökkentve a költségeket.

06 Gyártási ritmus és minőségellenőrzés

A tömeggyártás megkezdésekor a gyártási ritmus és a minőség-ellenőrzés kritikussá válik. Egy közepes méretű fröccsöntő gép naponta több tízezer adagolót képes előállítani. Hogyan biztosítható, hogy az egyes termékek megfeleljenek a szabványoknak?

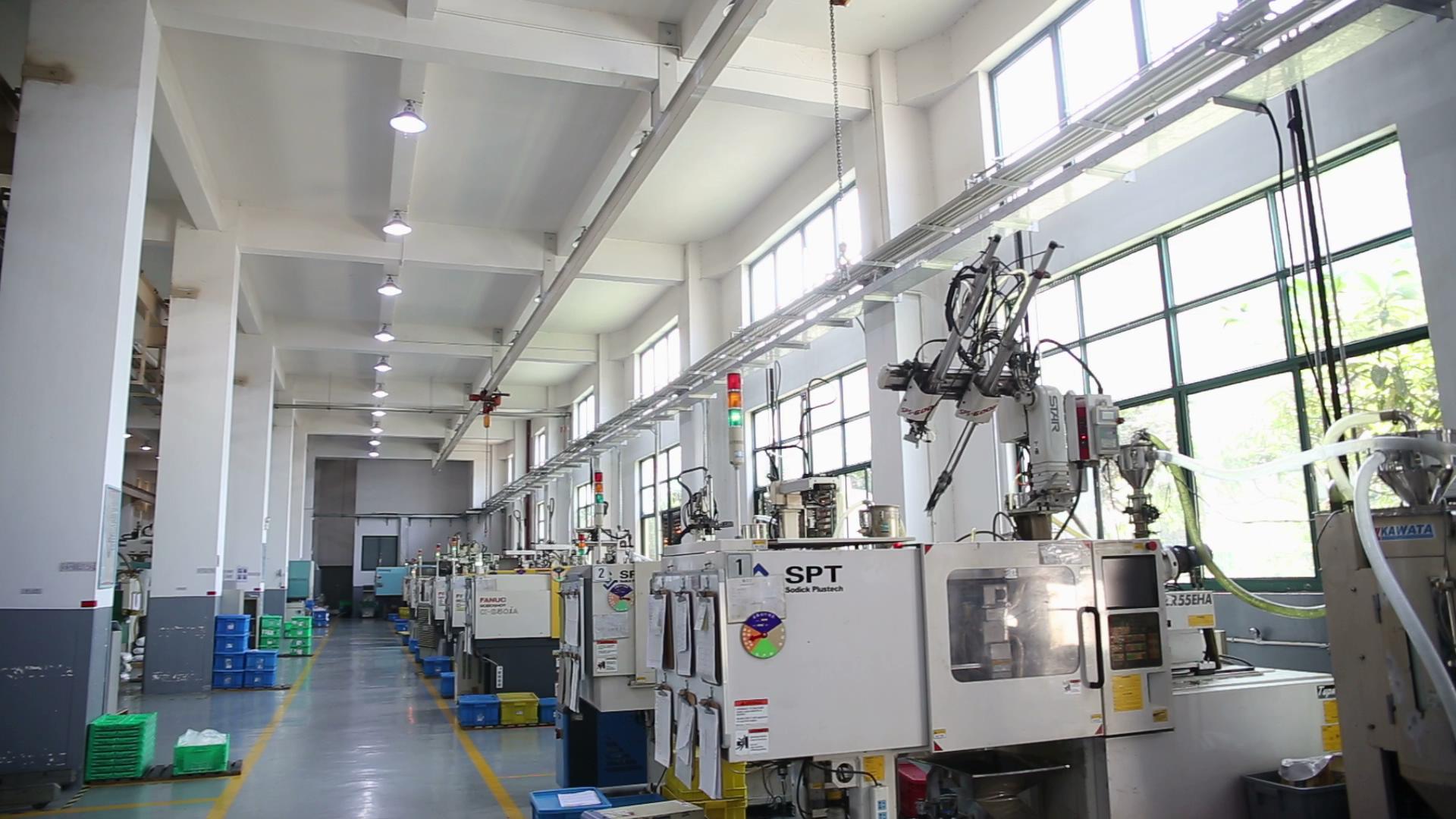

A modern fröccsöntő műhelyek különféle felügyeleti módszerekkel vannak felszerelve: az érzékelők valós időben figyelik a fröccsnyomást és a hőmérsékletet; a látórendszerek minden terméket megvizsgálnak felületi hibák szempontjából; és rendszeres mintavételt végeznek méretméréshez és funkcionális teszteléshez.

"Három ellenőrzési pontot hoztunk létre a gyártósoron" - mondja Chen. "Csak az összes ellenőrzésen átesett termékeket csomagolják és tárolják."

A minőség-ellenőrzés nem csak a termék konzisztenciájáról szól, hanem befolyásolja a márka hírnevét is. A jól szabályozott hibaarányú gyártósor jelentős értékesítés utáni költségeket takaríthat meg a márkának.

07 A piac útja

Amikor az első adag fröccsöntött kisállat-etető kerül le a gyártósorról, útjuk a piac felé még csak most kezdődik.

A csomagolás tervezésénél figyelembe kell venni a szállítás közbeni védelmet és a kiskereskedelmi környezetben való tetszetősséget. Li Wei csapata kifejezetten ablakkal ellátott csomagolást tervezett, amely bemutatja az adagoló tulajdonságait. "A fogyasztók intuitív módon láthatják az adagoló szögét és szerkezetét" - mondja.

A logisztika és a készletgazdálkodás új kihívások elé állítja a tömeggyártást követően. "Egyensúlyba kell hoznunk a termelési sebességet, a készletköltségeket és a piaci keresletet" - jegyzi meg Li Wei. "Ez teljesen más szempont, mint a prototípus készítése."

A 3D-nyomtatott prototípusról a fröccsöntött tömegtermékre való átállás nemcsak a gyártási módszerek változását jelenti, hanem a gondolkodásmód változását is. A tervezőknek át kell térniük az egyedi, gyönyörű tárgyak létrehozásáról a hatékonyan előállítható, piacon versenyképes áruk tervezésére.

A Li Wei stúdiójában dúdoló 3D nyomtatótól a gyár ritmikusan működő fröccsöntő gépeiig; a munkapadon lévő egyedi prototípustól a raktárban lévő több ezer szépen egymásra rakott termékig – ezen az úton minden lépés más-más szakértelmet és döntéseket igényel.

Az öntőforma a kreativitás hídja, amely összeköti a dizájnt és a piacot, a prototípust és a terméket. Ez jelentős befektetést igényel, de elengedhetetlen út egy jó ötlet életképes vállalkozássá alakításához.

Az állatetető bevezetése utáni első héten Li Wei csapata megkapta az első felhasználói visszajelzést. "Egy vásárló azt mondta, hogy ez az etető sokkal jobban működik, mint a korábban használtak, és a macskája végül abbahagyta a táplálék szórását mindenhová" - mondja mosolyogva Li Wei.

Ebben a pillanatban a 3D nyomtatóval kezdődött út végre eléri a jogos célt – a való világ valós szükségleteinek kielégítését.
