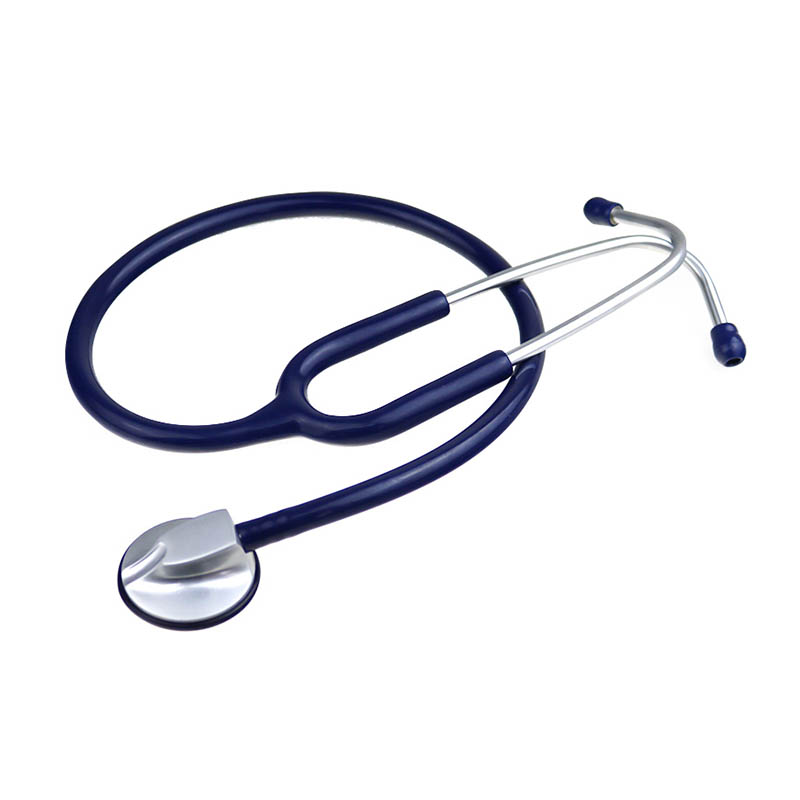

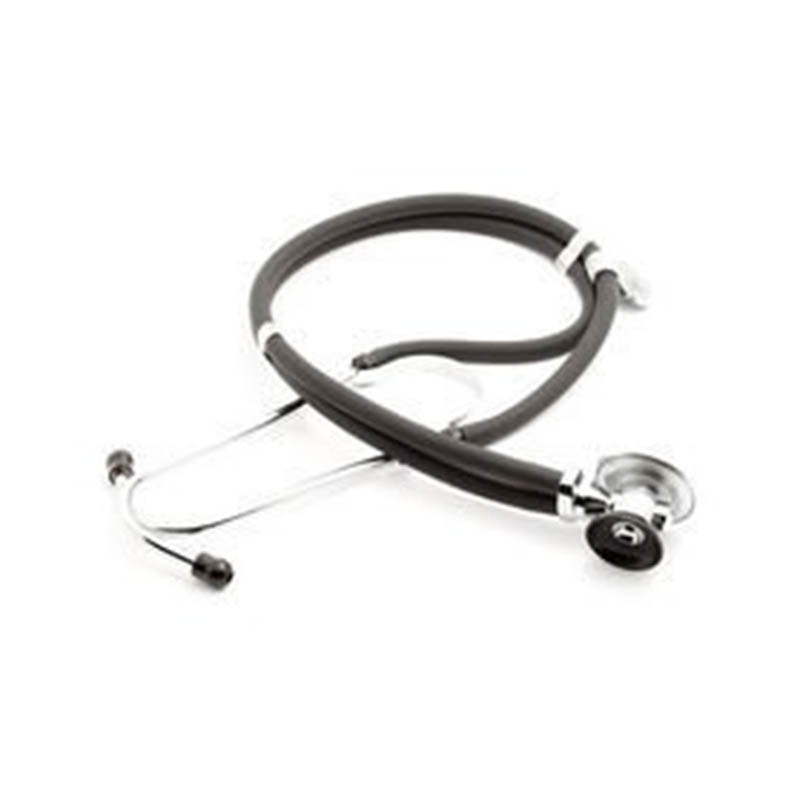

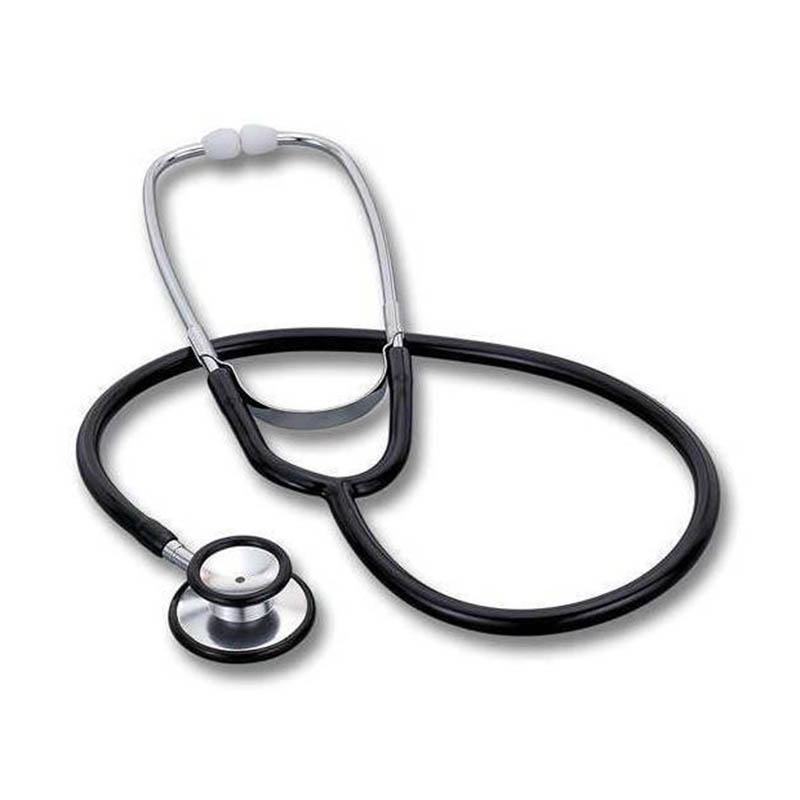

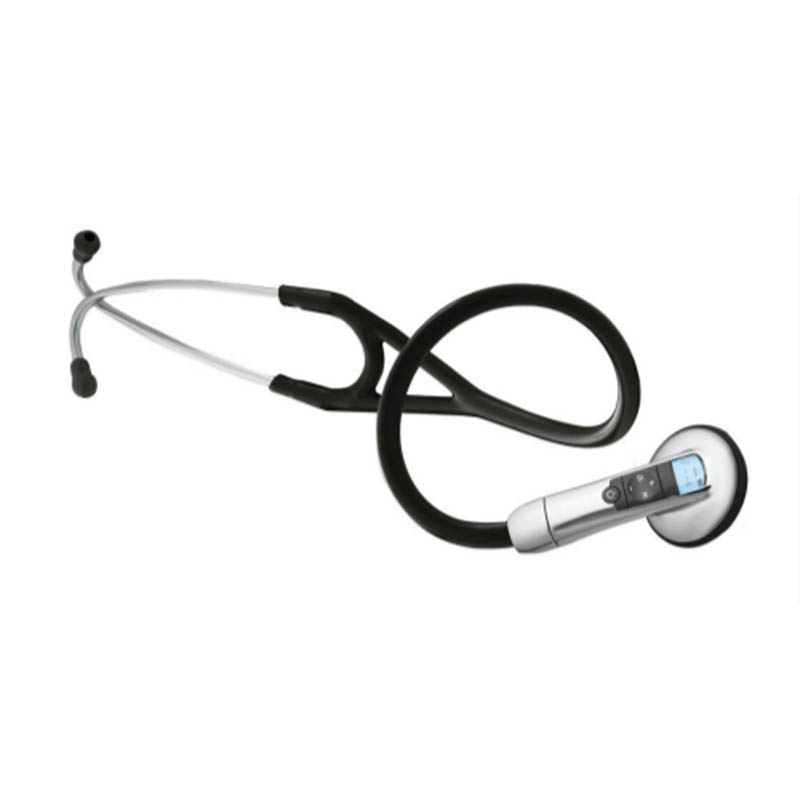

Sztetoszkóp öntés

Gazdag tapasztalataink és tökéletes ellátási láncunk révén cégünk kiváló minőségű, testreszabott sztetoszkóp termékeket biztosíthat az egyedi igényeik kielégítéséhez. Ugyanakkor 10 éves szakmai külkereskedelmi szolgáltatásunk van, megértjük a külkereskedelmi folyamatot és jobban kiszolgáljuk ügyfeleinket. A sztetoszkóp termékekhez megfelelő műanyag alkatrészeket készíthetünk, amelyeket elsősorban fröccsöntő formákon keresztül végeznek.

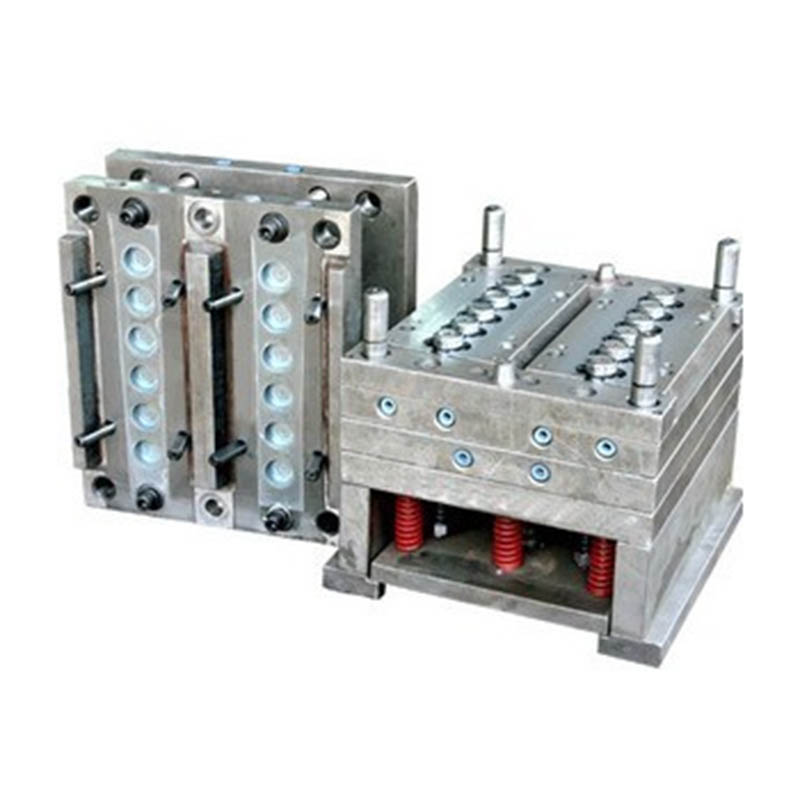

A sztetoszkóp -fröccsöntő formák előállítását kombinálni kell az orvosi berendezések pontosságával, ergonómiai tervezésével és biokompatibilitási követelményeivel

1. Core tervezési pontok

1) Elválasztás és csúszka szerkezete:

A sztetoszkóp héja gyakran többirányú alulvágó szerkezeteket tartalmaz (például füldugó fejcsatokat, U alakú medál hangvezető csöveket), valamint az első penész csúszkák (T-slots vagy hidraulikus meghajtók) és a hátsó penész ferde felsők kombinációjára. Például a füldugófej és az U-alakú medál közötti kapcsolatot különböző területeken lévő csúszkákkal kell megtervezni, hogy a sima mélyedés és a megjelenés nem rögzítő vonalak ne kerüljenek. Az elválasztó felületnek el kell kerülnie a megjelenési felületet, és a kaput általában a rejtett területen választják ki (például az akkumulátor burkolatának vagy a medál belsejében). A pontkapukat vagy a búvárfecskendezést használják a megjelenés és az akusztikus teljesítmény befolyásolására

2) Precíziós mag- és hűtőrendszer:

A vékony szerkezeteknek, például a hangvezető lyukaknak (például φ1,5-2 mm-nek) nagy kopásálló acélt (például NAK80 vagy S136) és beépített rézhűtő rudakat kell használniuk a hőeloszlás hatékonyságának javítása és a deformáció megelőzése érdekében. A penészmag négy sarkát 5 ° -os állkapocs -pozícióval tervezték, hogy biztosítsák a penész szorításának pontosságát ≤ 0,01 mm.

A multi-kavitációs formákhoz forró futó rendszer ajánlott a hulladék csökkentése és az olvadék egységességének biztosítása érdekében, különös tekintettel a hangvezető tömlő csatlakozási részeinek fröccsöntésére

3) Kitöltési és automatizálás adaptációja

Az átlátszó füldugófejeknek el kell kerülniük a kidobó karcolást. A Z alakú kilökés és manipulátorok ajánlottak az együttműködésre. Egyes gyártók integrálják a vizuális pozicionáló rendszereket a nagysebességű és stabil termelés elérése érdekében

2. Anyag- és folyamatválasztás

1) Penész acél és fröccsöntő anyagok:

A penész acél előnyben részesíthető 718h, NAK80 (nagy polírozhatóság) vagy S136 (korrózióállóság), és a kulcsbetétek vákuum oltást igényelnek. A fröccsöntő anyagoknak meg kell felelniük az ISO 13485 tanúsításnak, például az orvosi minőségű PC-nek (jó fényátadási képesség) vagy az ABS (erős ütésállóság).

Az átlátszó alkatrészeket 100 000 osztályú pormentes műhelyben kell előállítani, hogy a szennyeződések befolyásolják a fényáteresztőképességet és az akusztikus teljesítményt

2) A folyamatparaméterek ellenőrzése

Használjon egy 90-200T fröccsöntő gépet, és a penészhőmérséklet-szabályozó pontosan szabályozza a hőmérsékletet (vízkeringés ± 1 ° C) a zsugorodás és a deformáció csökkentése érdekében. Folyékony szilikon (LSR) kapszulázási technológiát használnak a tömítőgyűrű és a műanyag rész és a másodlagos fröccsöntés és az adhéziós ellenőrzés összekapcsolásához.

3. Műszaki nehézségek és megoldások

1) A hangvezető üreges csövek egyrészes formázása

Probléma: Az U alakú medálon belüli hangvezető üreges csöveknek összekapcsolódni és burr-mentesen kell lenniük. A hagyományos szerkezet hajlamos az akusztikus teljesítmény lebomlására a hegesztési jelek miatt.

Megoldás: Használjon banán alakú kapu kialakítását + beépített forró vágási technológiát az olvadékáramlási út kiegyensúlyozásához, és az SPC folyamatvezérlését kombinálja az üreges cső méretének konzisztenciájának ellenőrzéséhez

2) A mikro füldugók demonzálása

Probléma: A füldugó feje kicsi (kb. 8-10 mm átmérőjű), és a Demoling során könnyű dönteni vagy eltörni.

Megoldás: Optimalizálja a kidobó tű elrendezését (kúpos kidobó csap + gáz-asszisztens demoulding), és tervezze meg a beágyazott pozicionáló csapokat, hogy segítse a robot tapadását

3) A tömítés ellenőrzése

Probléma: A sztetoszkóp fej és a hangvezető tömlő közötti kapcsolathoz ≤0,05 mm rés szükséges, és az egyenetlen zsugorodás könnyen légszivárgáshoz vezethet.

Megoldás: A split betéttervezés fenntartja a penészjavító margókat, és a CCD -detektálási rendszer automatikusan azonosítja a megfelelő rést

Sztetoszkóp formájú

Mi egy sztetoszkópos penészgyártó vagyunk, kiváló minőségű sztetoszkóp penészgyártást biztosítva. Mindaddig, amíg testreszabni/fejleszteni szeretné a sztetoszkóp termékeket, megtalálhat minket. Professzionális fröccsöntő formatervezésű és érett gyártási technológiánk van, amely egyablakos szolgáltatást nyújt Önnek, a terméktervezés-összeállítási termékek gyártási termékek csomagolásának termékek szállításától, minden linkben segíthetünk Önnek. Mindaddig, amíg eljön hozzánk, a végső szolgáltatást nyújtjuk Önnek, és kielégítjük Önt a termékminőség, a termelési idő, az információk párbeszéde stb. Finanszírozása szempontjából.

Műanyag fröccsöntő formakészítés

Műanyag formázási előírások

Penész kialakítás:

Tranzakciós folyamat:

Penészvizsgálat:

Termékcsomagolás

Gyár

Egyéni műanyag penészgyár vagyunk. Gyárunk műanyag fröccsöntő penészgyártó. 17 éves tapasztalattal rendelkezik a professzionális műanyag penész és a 10 éves külkereskedelmi tapasztalatok terén. Egyéni műanyag penészszállító vagyunk. Egyedi műanyag penész szolgáltatást tudunk biztosítani. Gyárunk elkészítheti a fröccsöntött műanyag alkatrészeket, és a termékek minősége kielégíti Önt.

Több mint 50 csúcskategóriás gépünk és több száz mérnök és tervező van. Egyablakos szolgáltatást nyújthatunk a terméktervezésből - penészkészítés - terméktermelés - termékcsomagolás - szállítás. Van egy teljes gyártási láncunk. Meg tudjuk felelni az Ön igényeinek.

Az általunk nyújtott szolgáltatásokat:

Professzionális egyedi penész szolgáltatás, műanyag penész kialakítás és gyártás. Plasztikus termékek előállítása, terméktervezés, penész kialakítás, fújó penész testreszabás, rotációs penész testreszabás, szerszám-öntő penész testreszabás. 3D nyomtatási szolgáltatások, CNC gyártási szolgáltatások, termékcsomagolás, testreszabott csomagolás, szállítási szolgáltatások.

Mindig betartjuk a minőség alapelveit az első és az idő. Miközben a legmagasabb minőségű termékeket biztosítja az ügyfeleknek, próbálja meg maximalizálni a termelési hatékonyságot és lerövidíteni a termelési időt. Büszkék vagyunk arra, hogy minden ügyfélnek elmondhatjuk, hogy vállalkozásunk nem veszített semmilyen ügyfelet a létesítménye óta.

GYIK

1. kérdés: Ön kereskedési társaság vagy gyártó?

V: Gyártók vagyunk.

Q2. Mikor kaphatom meg az idézetet?

V: Általában 2 napon belül idézünk, miután megkapjuk a kérdést.

Ha nagyon sürgős vagy, kérjük, hívjon minket, vagy mondja el nekünk az e -mailben, hogy először idézhessünk az Ön számára.

Q3. Mennyi ideig tart a penész átfutási ideje?

V: Minden a termékek méretétől és összetettségétől függ. Általában az átfutási idő 25 nap.

Q4. Nincs 3D -s rajzom, hogyan kell elkezdenem az új projektet?

V: Szolgálhat nekünk egy öntvénymintát, segítünk a 3D -s rajz kialakításának befejezésében.

Q5. A szállítás előtt hogyan lehet biztosítani a termékek minőségét?

V: Ha nem érkezik a gyárunkba, és nem is rendelkezik harmadik félbe az ellenőrzésre, akkor az Ön ellenőrző munkásod lesz.

Biztosítunk egy videót a gyártási folyamat részleteihez, amelyek tartalmazzák a folyamatjelentést, a termékek méretét és a felületi részleteket, a csomagolási részleteket és így tovább.

Q6. Mi a fizetési feltételei?

V: A penészfizetés: 40% -os betét T/T előre, 30% -os második penészfizetés az első próbaminták elküldése előtt, 30% penész egyenleg, miután elfogadta a végső mintákat.

B: Termelési fizetés: 50% -os betét előre, 50% a végső termékek elküldése előtt.

7. kérdés: Hogyan alakíthatja ki üzleti hosszú távú és jó kapcsolatunkat?

V: 1. Megőrzzük a jó minőségű és versenyképes árat annak biztosítása érdekében, hogy ügyfeleink részesüljenek a legjobb minőségű termékek számára.

2. Tiszteletben tartjuk minden ügyfelet, mint barátunkat, és őszintén üzletet folytatunk, és barátkozunk velük, függetlenül attól, hogy honnan származnak.
